Technik PATRIOT :


Zur Kommunikation mit anderen Plattformen dient    Link16.

LINK 16 ist ein von den USA in den 80er Jahren entwickeltes Datenfunksystem, welches die taktischen Informationen ohne zeitliche Verzögerung zwischen den beteiligten Führungssystemen übermittelt. Unter anderem sind seit Mitte der 90er Jahre für die Verbandsflugabwehr optimierte Plattformen wie AWACS, Flugzeugträger und Kreuzer sowie Flugabwehr-Cluster und Abfangjäger mit LINK 16 ausgerüstet.


Die Einsatzsoftware steuert den Waffenleitrechner , dieser Steuert das RADAR , Startgeräte und Kommunikation nach außen ( Datenverbund zu benachbarten Waffenleitrechnern ) Die Software  verlinkt alle Waffensysteme untereinander und schafft einen Echtzeit Datenverbund und Abgleich .


Patriot ist ausgereift und technisch an der Grenze angelangt und soll ca. 2015  durch MEADS abgelöst werden.


© 2004  Skarus




Phasiertes Antennengitter mit elektronischer Strahlschwenkung.

                  "Passives phasiertes RADAR "

Alle Antennenelemente werden angestrahlt und einzeln oder in Gruppen gesteuert und über Phasenmanipulation eine quasi Laufzeitverzögerung erzeugt.
Unterschiedliche Phasen summieren sich zu Winkelauslenkungen und Fokussierung des Strahls. Es gibt bei dieser Art Radar nur einen Strahl.

Bei "aktiven phasierten Systemen" strahlen alle oder mehrerer Antennenelemente gleichzeitig. Die Empfindlichkeit solcher Antennen wird durch die große Anzahl von Antennenelementen sehr hoch. ( lässt sich berechnen ) Die Polarisation ist wahrscheinlich zirkular .

Ca. 1994 wurde PATRIOT mit der "Shroud" nachgerüstet. Diese Hülle "dichtet" den Anstrahlbereich vom Senderhorn bis zur Rückseite der durchstrahlten Antennenelemente seitlich ab. Es gelangen nun keine Signale seitlich oder von hinten auf das Empfangshorn. Der Empfänger ist für eingehende Signale empfindlich. Seitwärts auftreffende Energie stört und "blendet " den Empfänger.

(" Pali , funkelektronischer Kampf "  mit Beschreibung von Material dieser Art in Wort und Bild.)

Diese mechanische Vorrichtung könnte  das Unterdrücken mit jamming über die Seite oder von hinten gegen das RADAR erschweren.

  Rahmen der Shroud .

Die "Kiste" auf dem Dach ist
Ausgang des Antennenwelleleiters mit feedhorn

Bild privat , Modellbau

Die Polarisation ist wahrscheinlich zirkular oder elliptisch.

 © 2005  Skarus      12/2005







Raketenmotor : einstufiger Feststoffmotor. Wird nach Aufbau des Startgerätes elektrisch beheizt ( missile heater time)
mit xx Minuten Dauer um die Temperatur - Empfindlichkeit des Motors und optimale Verbrennung zu kompensieren/zu er
reichen.







                                        Typischer Bekämpfungsablauf .   Quelle : Raytheon.com


Nach dem Erfassen durch das RADAR wird der PAC 3 Fugkörper mit Daten vom RADAR geladen. Der Flugkörper wird in Zielnähe gelenkt und steuert sich für die Endanflugphase selbst in das Ziel.



Auf der Messe ( Russland ) DEFEXPO 06 wurden durch den amerikanischen Hersteller Modell des PAC 3
Flugkörper ausgestellt. Es handelt sich um freigegebenes Material und unterliegt keiner Geheimhaltung
(abgesehen von den Bildrechten des Autors )

Gut zu erkennen ist die digitale Elektronik in Modulbauweise. Dem Kenner entziehen sich gewisse Details der HF Technik nicht (!)
Zu erkennen sind auch die Düsen für die Steuerung im Endanflug des Flugkörper gegen TBM / Flugzeug.

Querverweis :       Lenkung von Fla Raketen Typ PATRIOT   ,    Leitmethoden


 http://pvo.guns.ru/expo/defexpo06_6.htm

            offizielles Modell des amerik. Herstellers

      Quelle : DEFEXPO 06 , Russland                    WESTNIK PWO








    Großgeräte

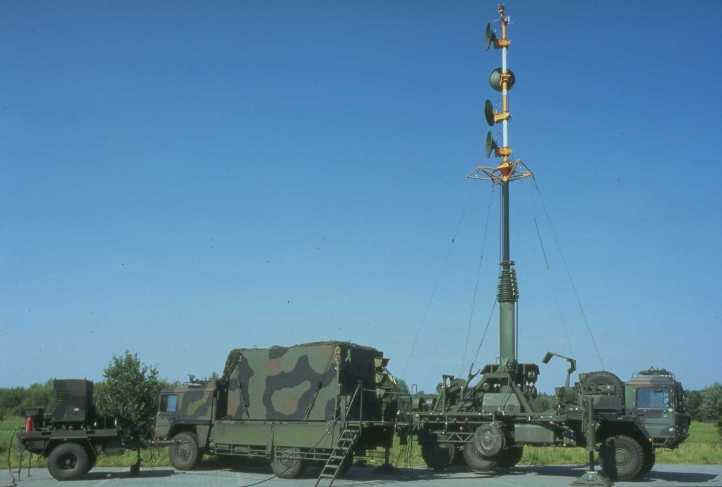

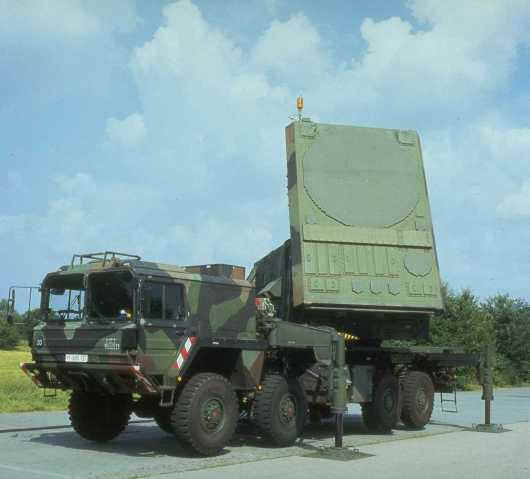

       Feuerleitkabine               Radar , ohne Shroud               Fernmeldekomponenten


          Launcher                                     Launcher für PAC3
